不銹鋼具有一定的強度和硬度，能夠承受一定的負載和扭矩。在鏈傳動系統中，可以保證鏈輪在傳遞動力過程中的穩定性，減少變形和磨損的可能性。
不銹鋼鏈輪可以有效防止生銹和腐蝕，保證生產設備的正常運行。在化工行業，面對各種酸、堿、鹽等強腐蝕性物質的環境，不銹鋼鏈輪也能長期穩定工作。
鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，使鏈輪的耐磨性顯著提高。
有界限標記的規格：在鏈輪的受力點兩側嵌入一個極限標記，深度約為3-5mm。若鏈輪的齒部達到磨損極限，則會在齒面上出現邊界線，從而更容易確定出錐輪的壽命。
齒形規：齒形規是將薄板鋼板按照設計齒形加工而成的。通過配合使用齒形規中的鏈輪齒，可以很容易地確認磨損量。磨損量達到3~6mm時是更換鏈輪的基準。
正確選用鏈輪型號。
檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
裝上鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。
從動鏈輪應有張緊裝置。
鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。
常用的不銹鋼材質有SUS304材質，具有良好的耐腐蝕性以及耐高溫、耐低溫性能。
SUS316材質在耐腐蝕性方面更為出色，尤其適用于海洋環境等腐蝕性更強的場合。
如無加裝特殊材質零件，不銹鋼鏈輪的使用溫度范圍在-20°C~400°C。
點擊圖片放大

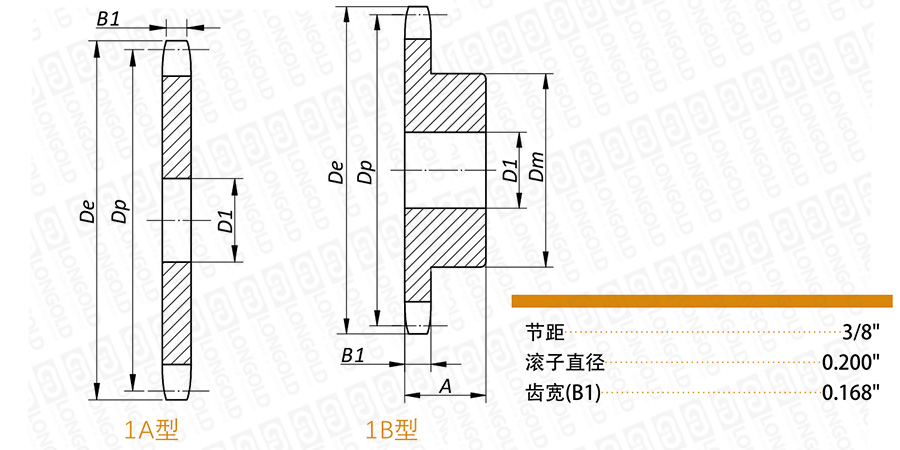

■鏈輪結構詳見如上圖
上圖為35-1不銹鋼鏈輪的結構圖。
可根據客戶的需求，定制鏈輪的齒數，詳細請咨詢隆德技術人員。
■鏈輪尺寸表
齒數
外圓直徑
節距圓直徑
軸孔徑D1
軸孔徑D1
輪轂
PDF圖紙
DXF圖紙
De
Dp
Min
Max
直徑Dm
長度A
inch
inch
inch
Lbs
inch
inch
inch
inch
Lbs
9
1.260
1.096
-
-
-
LD35-1B9T-SS
3/8
3/8
*27/32
3/4
0.10
10
1.380
1.214
-
-
-
LD35-1B10T-SS
3/8
9/16
*31/32
3/4
0.15
11
1.500
1.331
-
-
-
LD35-1B11T-SS
3/8
9/16
*1 1/16
3/4
0.20
12
1.630
1.449
-
-
-
LD35-1B12T-SS
1/2
5/8
*1 7/32
3/4
0.22
13
1.750
1.567
-
-
-
LD35-1B13T-SS
1/2
3/4
*1 1/4
3/4
0.25
14
1.870
1.685
-
-
-
LD35-1B14T-SS
1/2
7/8
1 1/4
3/4
0.26
15
1.990
1.804
-
-
-
LD35-1B15T-SS
1/2
7/8
1 11/32
3/4
0.30
16
2.110
1.922
-
-
-
LD35-1B16T-SS
1/2
15/16
1 15/32
3/4
0.40
17
2.230
2.041
-
-
-
LD35-1B17T-SS
1/2
1 1/16
1 19/32
3/4
0.43
18
2.350
2.159
-
-
-
LD35-1B18T-SS
1/2
1 3/16
1 23/32
3/4
0.50
19
2.470
2.278
-
-
-
LD35-1B19T-SS
1/2
1 1/4
1 27/32
3/4
0.56
20
2.590
2.397
-
-
-
LD35-1B20T-SS
1/2
1 5/16
1 15/16
3/4
0.68
21
2.710
2.516
-
-
-
LD35-1B21T-SS
1/2
1 3/8
2
7/8
0.80
22
2.830
2.635
-
-
-
LD35-1B22T-SS
1/2
1 3/8
2
7/8
0.82
23
2.950
2.754
-
-
-
LD35-1B23T-SS
1/2
1 3/8
2
7/8
0.87
24
3.070
2.873
-
-
-
LD35-1B24T-SS
1/2
1 3/8
2
7/8
0.89
25
3.190
2.992
-
-
-
LD35-1B25T-SS
1/2
1 3/8
2
7/8
0.91
26
3.310
3.111
-
-
-
LD35-1B26T-SS
1/2
1 3/8
2
7/8
0.93
28
3.550
3.349
-
-
-
LD35-1B28T-SS
1/2
1 3/8
2
7/8
1.00
30
3.790
3.588
-
-
-
LD35-1B30T-SS
1/2
1 3/8
2
7/8
1.06
36
4.510
4.303
-
-
-
LD35-1B36T-SS
5/8
1 1/2
2 1/4
7/8
1.56
40
4.990
4.780
LD35-1A40T-SS
19/32
1.04
LD35-1B40T-SS
5/8
1 1/2
2 1/4
1
1.70
45
5.590
5.376
LD35-1A45T-SS
19/32
1.26
LD35-1B45T-SS
5/8
1 1/2
2 1/4
1
2.18
60
7.380
7.165
LD35-1A60T-SS
23/32
2.10
LD35-1B60T-SS
3/4
1 1/2
2 1/4
1
3.00
注：最大軸孔徑能容納標準鍵槽和鍵槽上的定位螺釘。小一點的軸孔孔可能沒有鍵槽、淺鍵槽，以及鍵槽上固定角度的定位螺釘。
單排A型
鏈輪型號
參考
重量
單排B型
鏈輪型號
參考
重量
上表展示為不銹鋼工藝孔鏈輪，若加工為不銹鋼成品孔鏈輪(帶鍵槽和螺紋孔)將提供不銹鋼定位螺釘。
|
LD35 |
- |
1B | 12T |
- |
SS |
|
（1） |
|
（2） |
（3） |
|
（4） |
（1）鏈號
（2）鏈輪類型
（3）鏈輪齒數:11齒
（4）不銹鋼規格
|
類型 |
1A型 |
1B 型 |
1C 型 |
2A型 |
2B型 |
2C型 |
3A型 |
3B型 |
3C型 |
SD型 |
|
說明 |
單排 |
單排 |
單排 |
雙排 |
雙排 |
雙排 |
三排 |
三排 |
三排 |
雙排 |
|
圖示 |
|
|
|
|
|
|
|
|
|
|
